Комплектная трансформаторная подстанция
наружной установки в бетонной оболочке

Мощностью от 100 до 3125 кВа

kptnbКомплектная трансформаторная подстанция наружной установки типа КТПНБ мощностью 100-3125 кВА представляет собой одно(двух)трансформаторную подстанцию в бетонном здании с подвальным, кабельным объемным блоком и служит для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением до 10 кВ. КТПНБ поставляются на объект отдельными блоками с установленной аппаратурой. Это позволяет значительно сэкономить время на монтажные работы. Применяются в системах электроснабжения промышленных объектов и городского хозяйства. КТПНБ в бетонной оболочке представляет собой бетонный корпус с установленным в нем электротехническим оборудованием.

Структура условного обозначения:

Х

КТПНБ

-Х/

Х/

0,4

-

Х

-Х

-ХХ

УХЛ1



1

2

3

4

5



6

7

8

9



1

- число применяемых трансформаторов (при одном трансформаторе не указывается)

2

- комплектная трансформаторная подстанция наружной установки в бетонном корпусе;

3

- мощность силового трансформатора;

4

- класс напряжения трансформатора номинальное высшее - или 10 кВ;

5

- класс напряжения трансформатора номинальное низшее - или 0,4 кВ;

6

- год разработки рабочих чертежей;

7

- исполнение вывода РУНН: В - воздушный, К-кабельный;

8

- исполнение ввода УВН: В- воздушный, К- кабельный;

9

- климатическое исполнение и категория размещения.

Краткая техническая характеристика

Наименование параметра

Значение параметра

  Номинальное напряжение (линейное) на стороне высшего напряжения (стороне ВН), кВ

6; 10

  Наибольшее рабочее напряжение, кВ

7,2; 12

  Номинальное напряжение на стороне НН, кВ

0,4

  Номинальное напряжение вспомогательных цепей, В

36; 110; 220

  Сопротивление изоляции цепей УВН, МОм

1000

   Габаритные размеры блоков, мм

  Ширина:

2250; 2500

  Длина:

4500-7500

  Высота:

2600; 3100

  Внутренняя высота подвальной части, мм

1500 (1800)

  Уровень изоляции по ГОСТ 1516.1-76

Нормальная

  Степень защиты по ГОСТ 14254-96

IP34

  Рабочий диапазон температур

-45 +40

Обратите внимание !!!

  • литая железобетонная конструкция, обеспечивающая механическую прочность здания;
  • модульная конструкция с расширяемой архитектурой позволяю-щая добавлять блоки с установленным в них оборудованием как на 0,4кВ. так и на 6(10)кВ;
  • наличие подвального кабельного блока, что уменьшает объем строительной части для монтажа и подключения подстанции;
  • пыле- и влагозащищенная конструкция;
  • возможность применения в комплексе АСУТП;
  • возможность установки АВР и учета энергии по стороне высшего напряжения;
  • установка как отечественной, так и импортной коммутационной аппаратуры;
  • установка освещения, отопления, пожарной сигнализации, вентиляции, систем кондиционирования (опция) и телемеханики (опция).

Полная масса модуля, не более 25 тонн!!!

Сроки исполнения заказа от 20 дней.

Спецпредложение

Внимание!

Изготавливаем
по индивидуальным заказам:

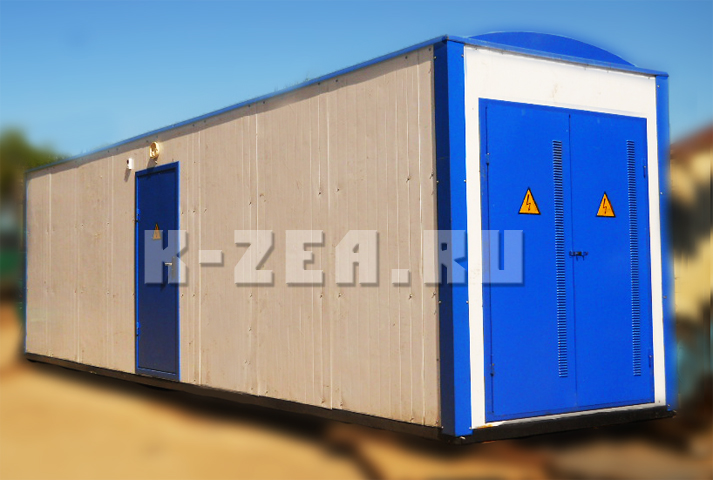

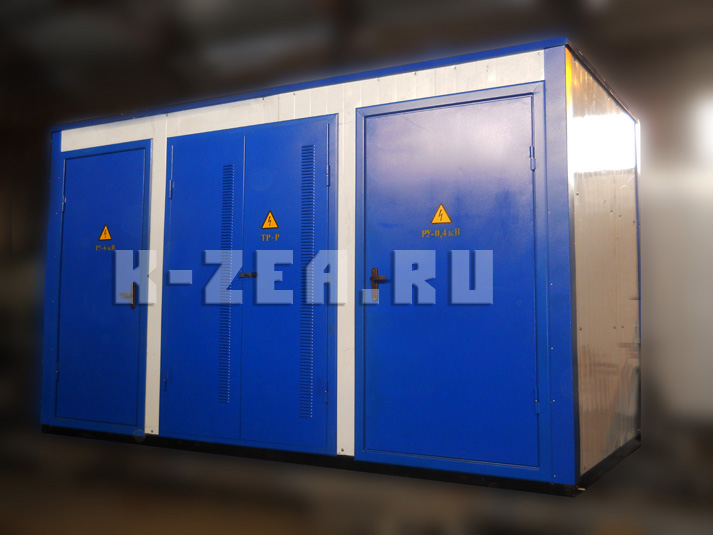

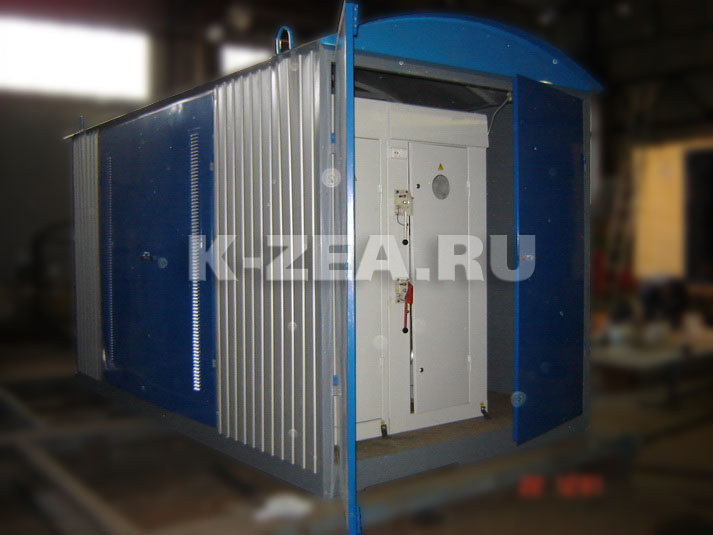

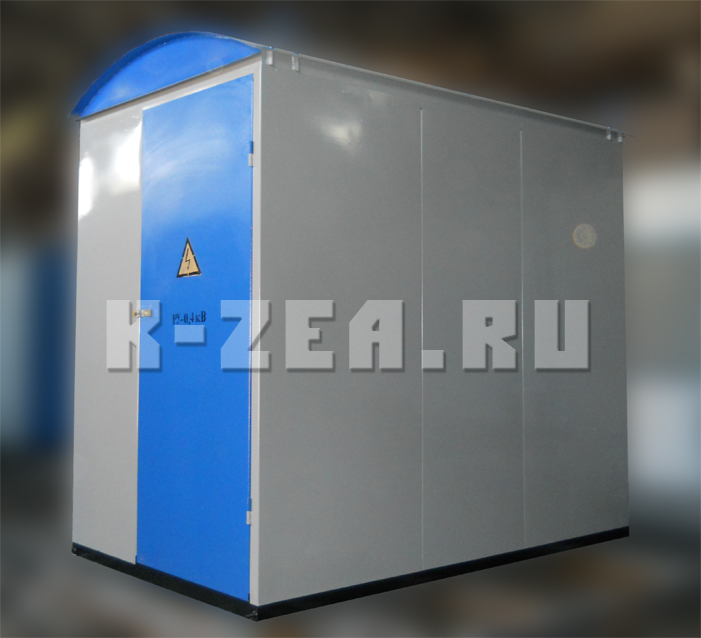

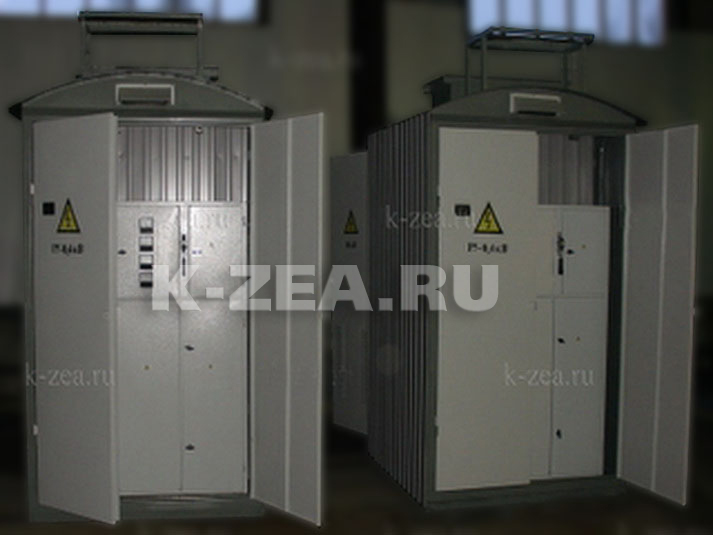

    1) корпуса подстанций (киоск, сэндвич);

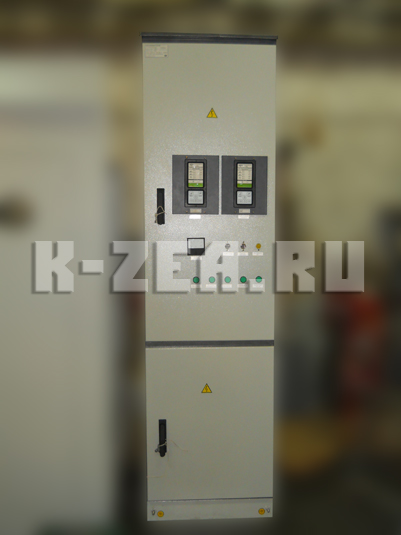

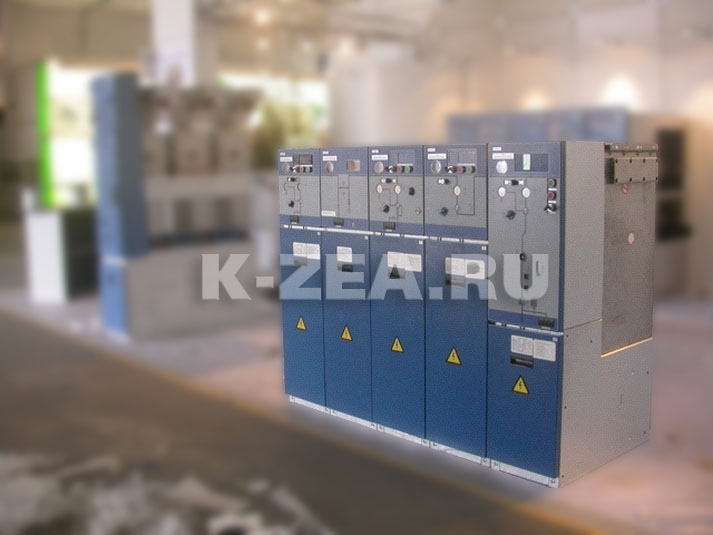

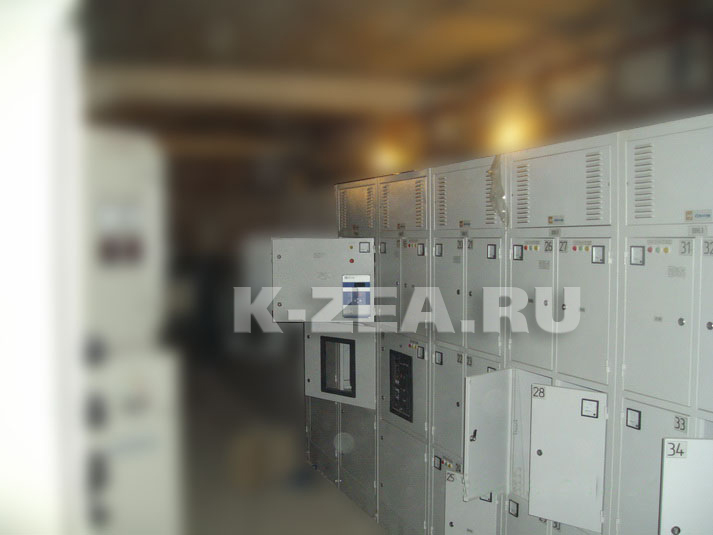

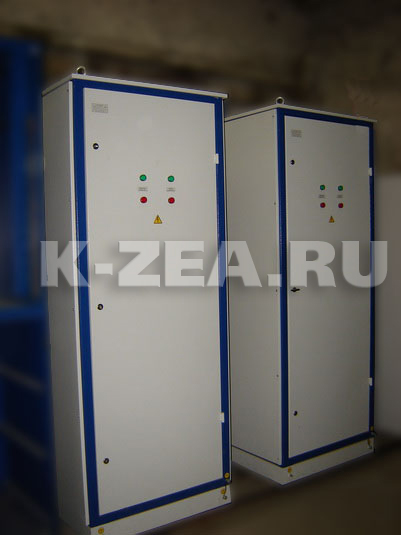

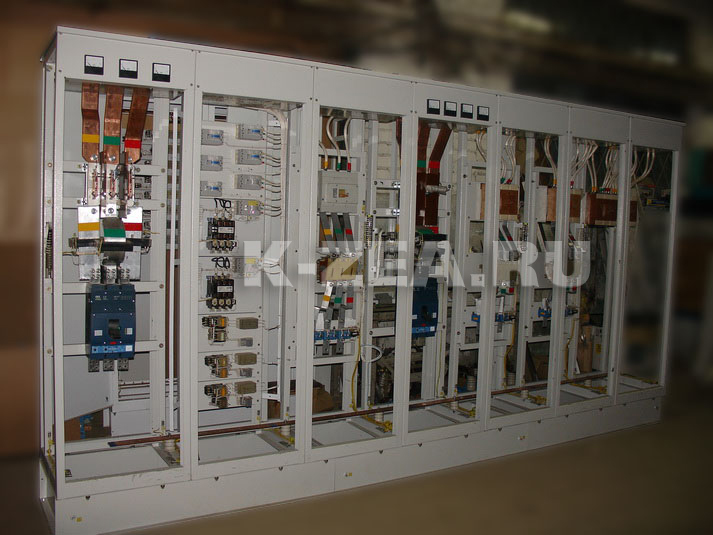

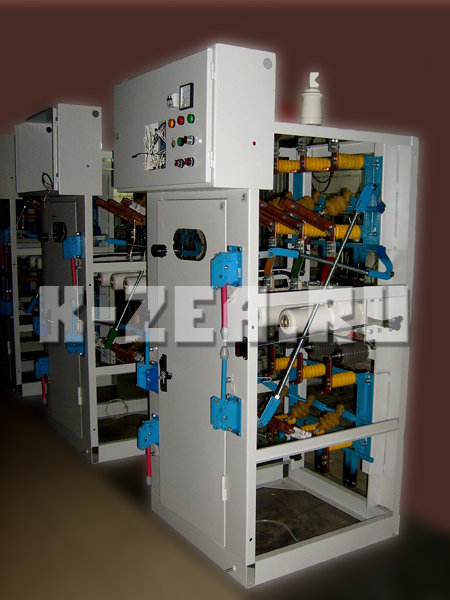

    2) шкафы (КСО, ЩО и др.);
    3) бетонные модули для размещения КТП (различных модификаций)

Имеются в наличии

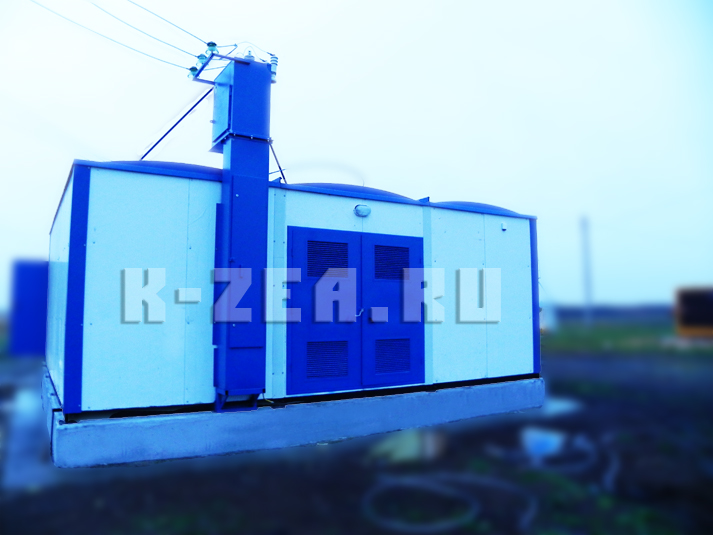

типовые подстанции КТП

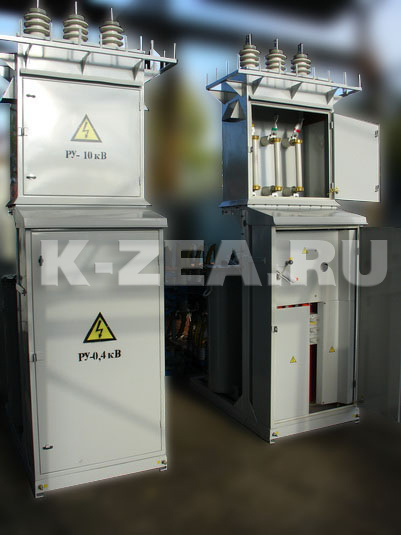

(киоск, мачтовые, столбовые подстанции)

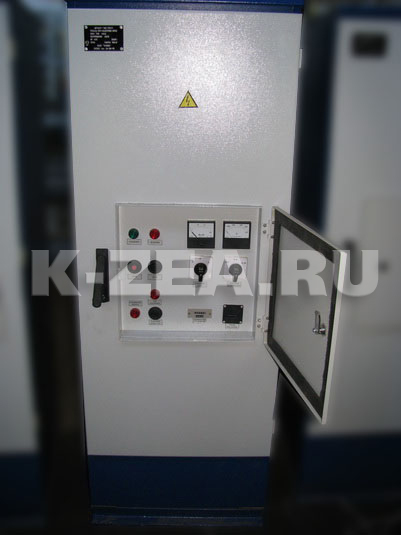

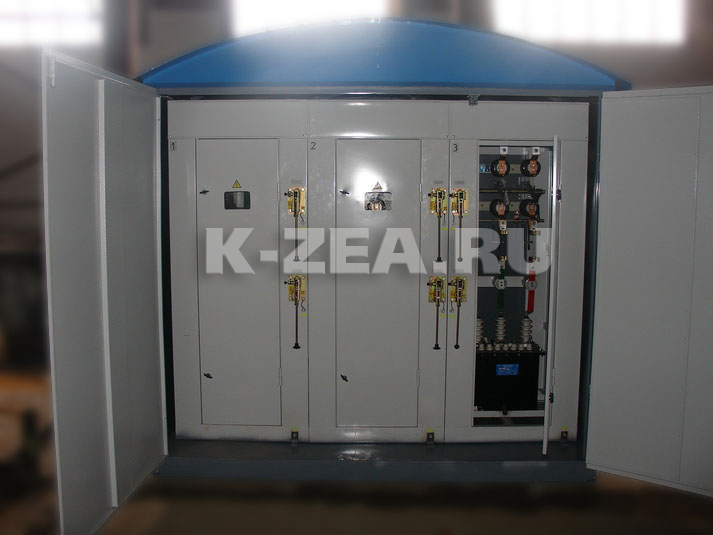

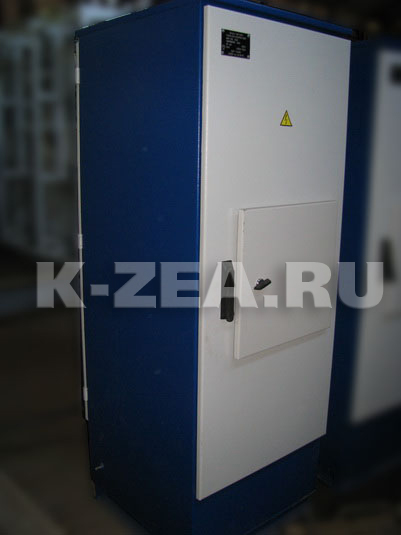

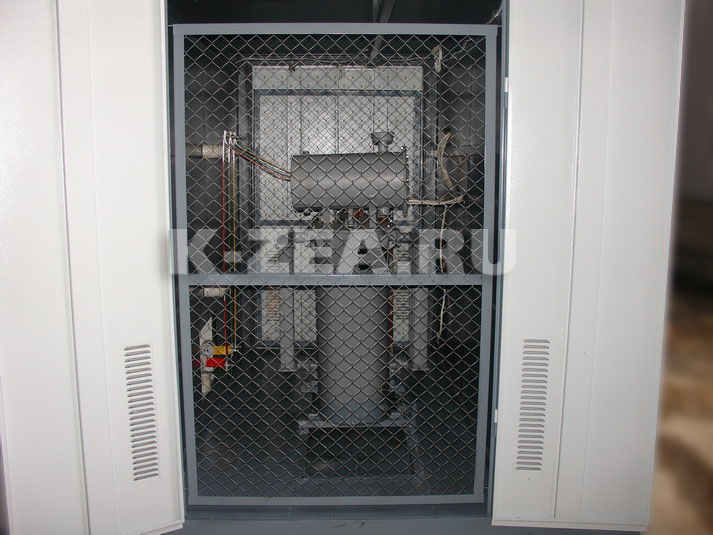

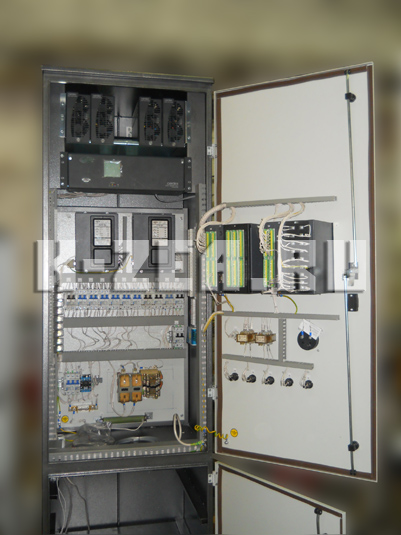

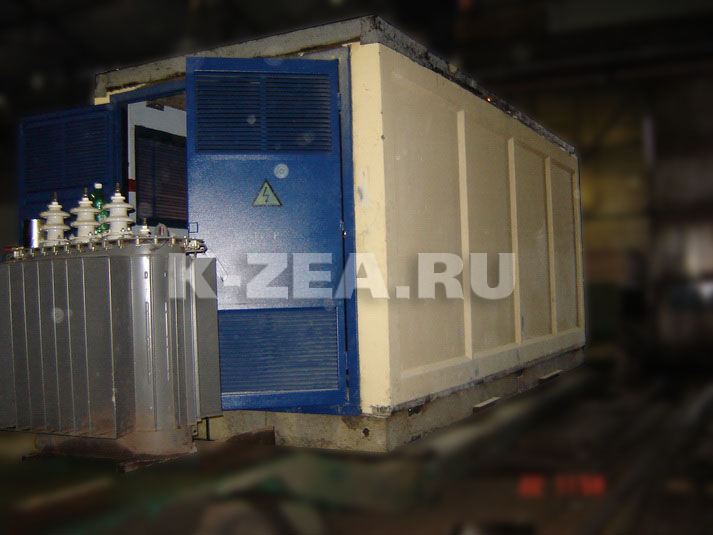

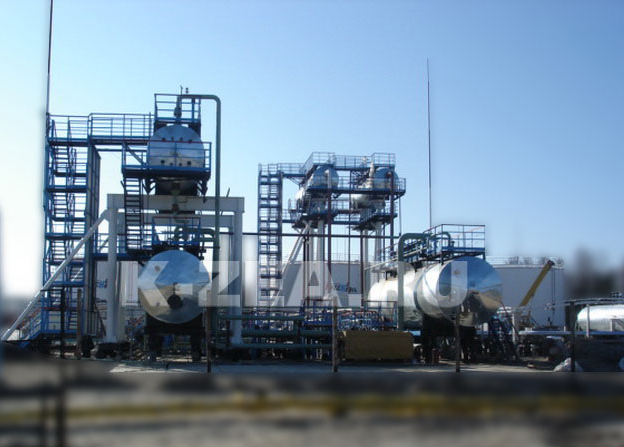

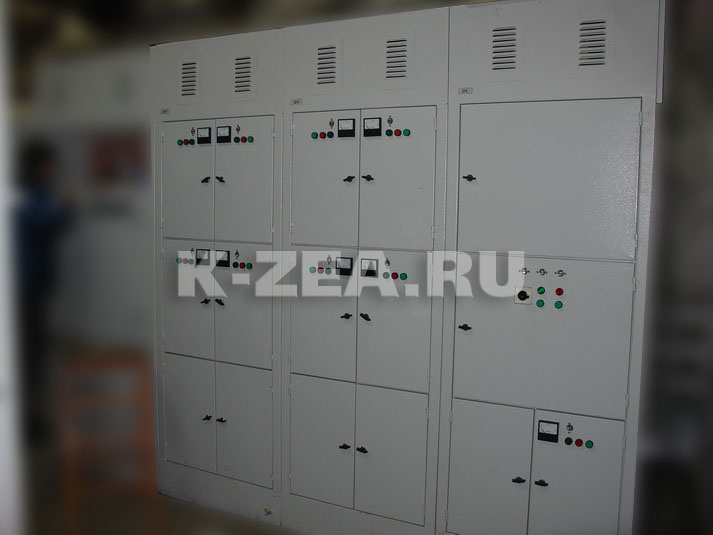

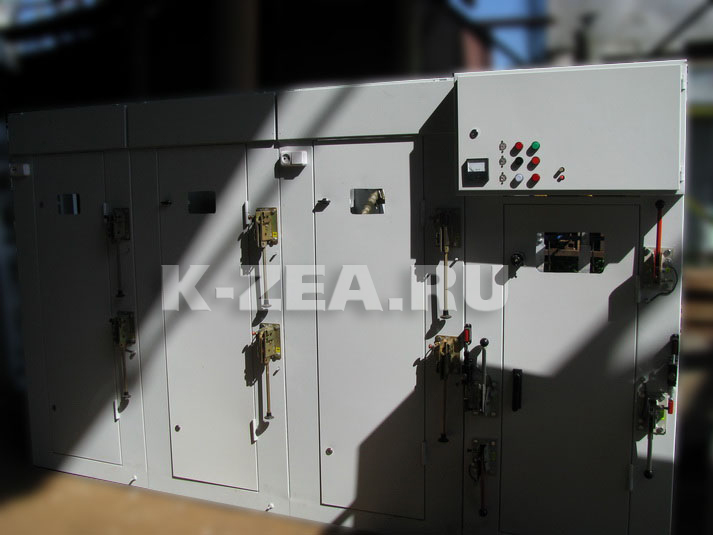

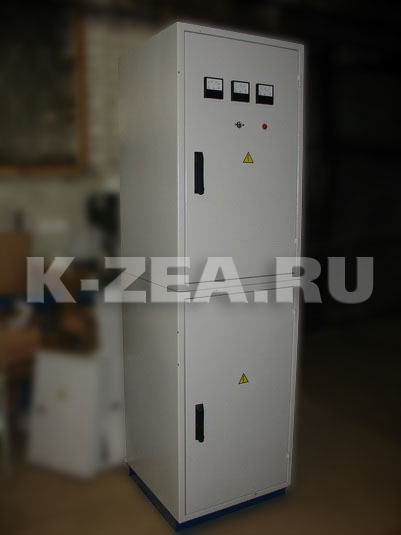

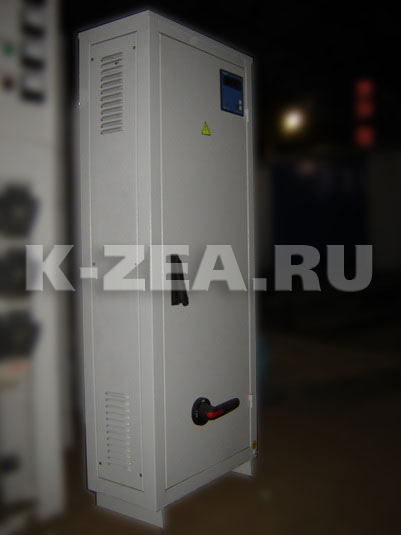

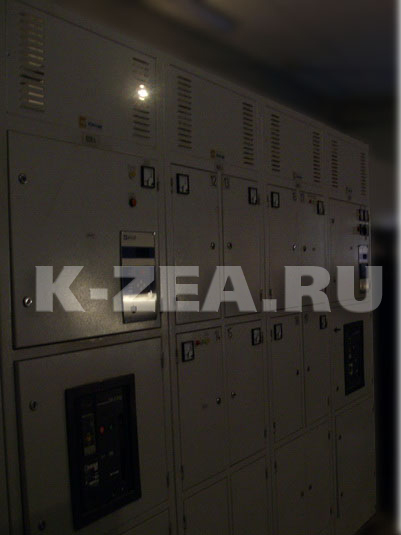

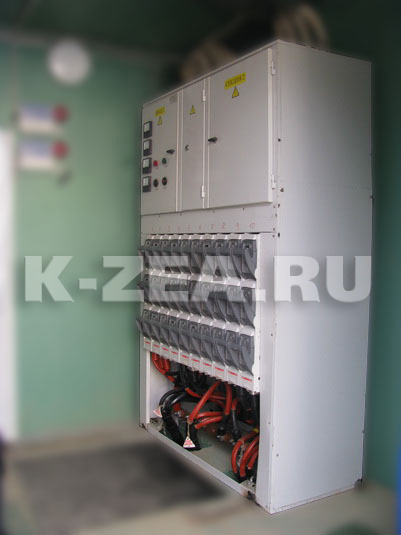

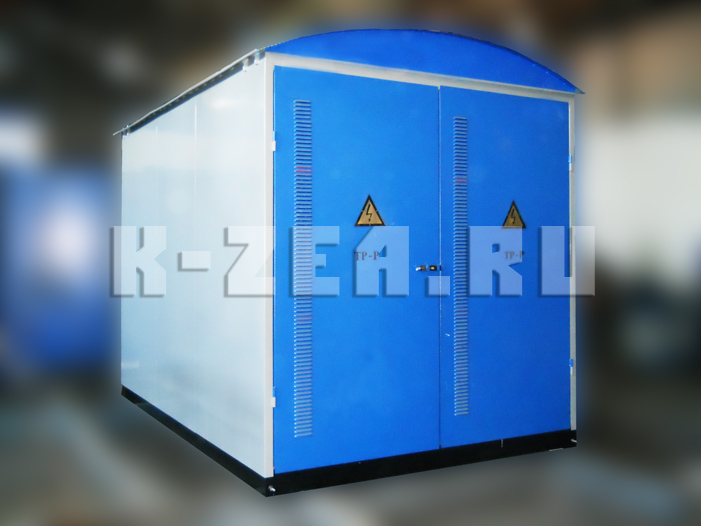

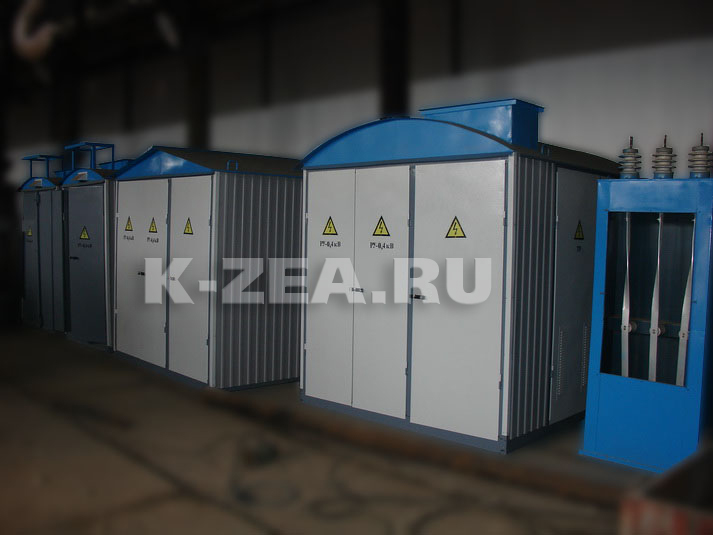

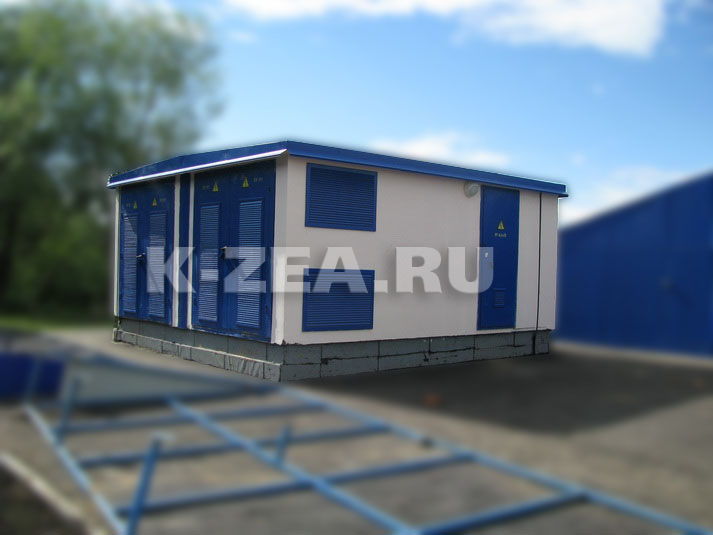

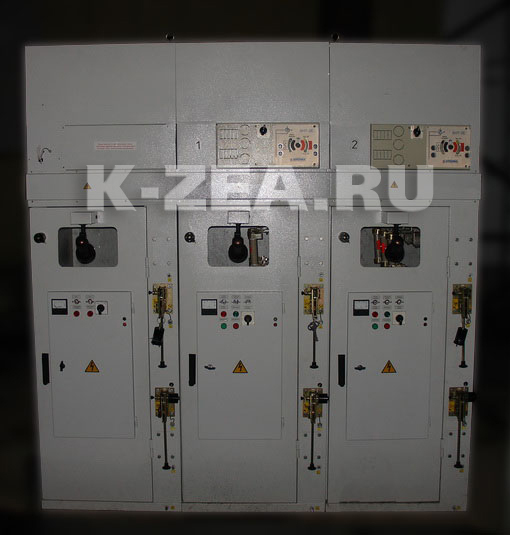

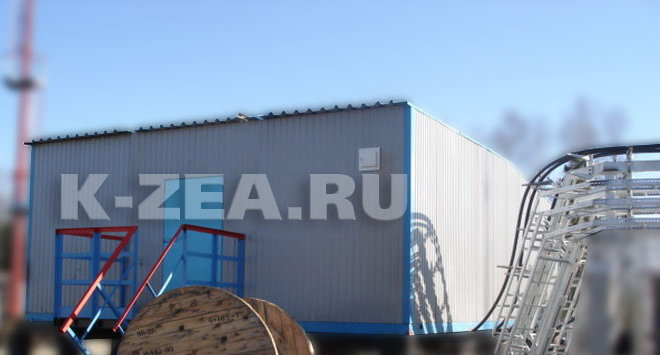

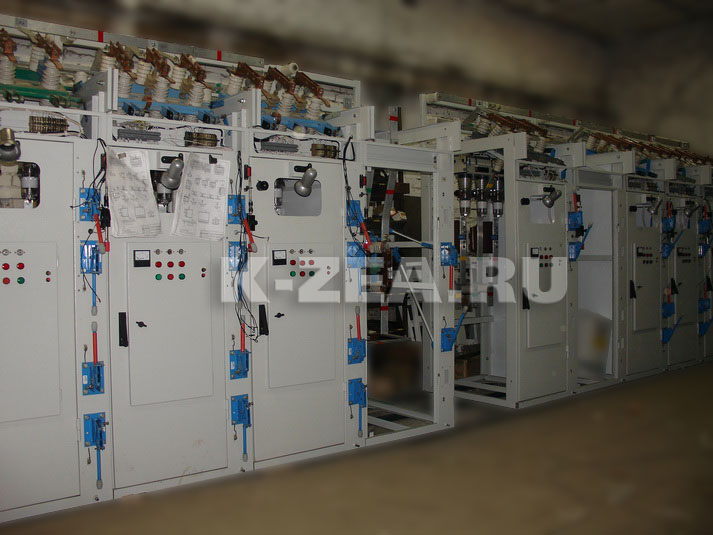

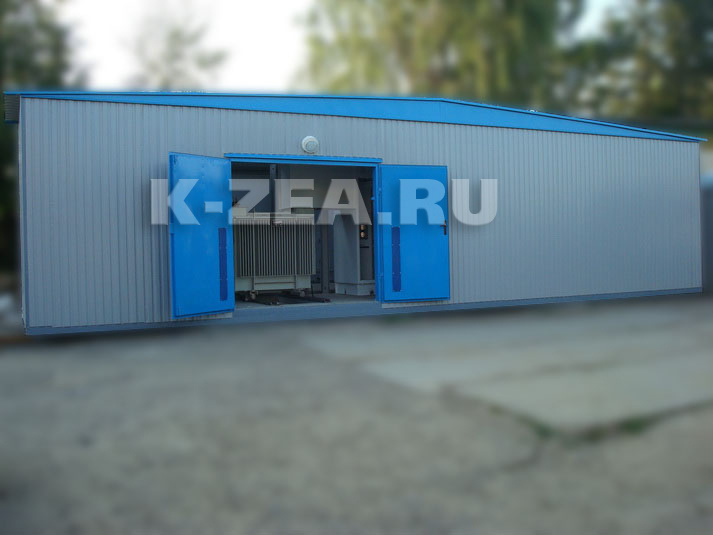

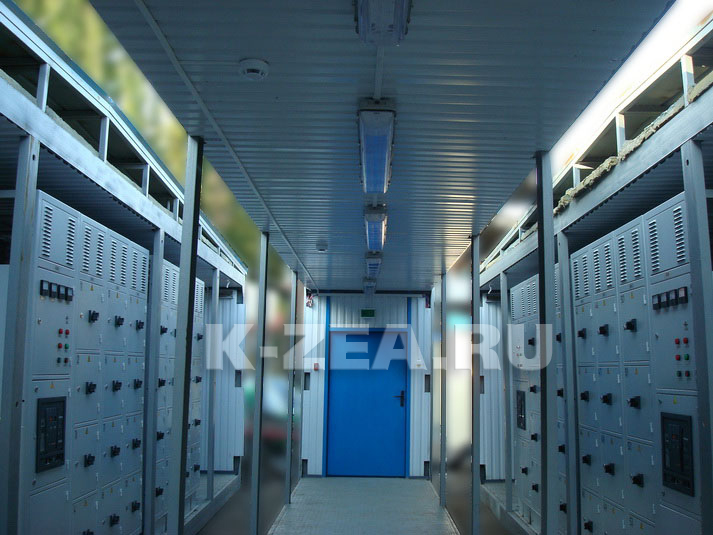

Фотогалерея
