Камера сборная одностороннего обслуживания



Серии КСО-399

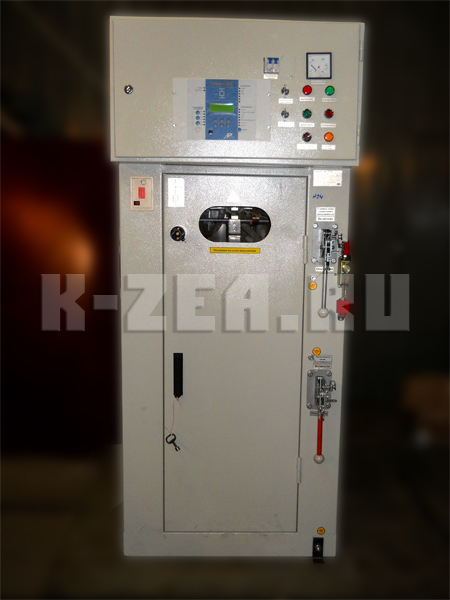

kso1Устройства комплектные распределительные серии КСО-399М предназначены для приема и передачи электрической энергии переменного трёхфазного тока промышленной частоты 50 Гц и номинальным напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

КСО-399М применяются в качестве распределительных устройств напря-жением 6 и 10 кВ трансформаторных подстанций, в том числе комплектных и контейнерных, в распределительных устройствах электростанций и под-станций энергосистем, промышленных предприятий, в газовой и нефтедо-бывающей промышленности, а также на железнодорожном транспорте.

Камеры сборные одностороннего обслуживания, серии КСО-399М явля-ются малогабаритным распределительным устройством внутренней установ-ки в металлическом дугоустойчивом корпусе с воздушной изоляцией и имеют одиночную систему шин. Расположение сборных шин выполнено в горизонтальной плоскости.

Шкафы КСО-399М представляют собой жесткую сварную металлическую конструкцию, в которую встроены аппараты и приборы главной цепи с эле-ментами их электрического соединения - токоведущими шинами.

Малогабаритное исполнение конструкции КСО, с использованием современной коммутационной аппаратуры и микропроцессорных модулей управления и защиты, позволяет применять ячейки в распределительных устройствах и трансформаторных подстанциях общепромышленного назначения, а также в мобильных, объемных бетонных модулях, для нужд современного градостроения.


Краткая техническая характеристика



Наименование параметра

Значение параметра

 Номинальное напряжение, кВ

6; 10

 Наибольшее рабочее напряжение, кВ

7,2; 12

 Номинальный ток главных цепей, А

400; 630

 Номинальный ток откл. выключателей, кА

12,5; 20

 Номинальный ток отключения выключателя нагрузки соs j>0,7, А

630

 Наибольший ток отключения выключателя нагрузки соs j>0,7, А

800

 Номинальное напряжение вспомогательных цепей, В

 - постоянного тока

110;220

 - переменного тока

100;220

 Ток эл. динамической стойкости, кА

31,5;40

 Ток термической стойкости, кА

12,5; 20

 Габаритные размеры, мм:

 Ширина

500;800

 Глубина

800

 Высота

1900

 Степень защиты, по ГОСТ 14254-96

IР31

 Рабочий диапазон температур

-10+40°С

Обратите внимание !!!

  • Применение автогазовых (ВНТ), и элегазовых (ВНТЭ) выключателей нагрузки - главные ножи которых одновременно являются заземляющими, - исключает возможность ошибочного оперирования, а также позволяет изготавливать ячейки шириной 500 мм, что особенно полезно для малогабаритных подстанций в бетонном исполнении;
  • Изготовление ячеек с выключателями ВВ/TEL (схема 17ВВ), а также применение современных выключателей нагрузки (серии ВНТ, ВНТЭ), позволяет реализовывать схемы АВР, учет энергии по высшей стороне, а так-же осуществлять микропроцессорную защиту трансформатора;
  • Несмотря на широкую гамму применяемых выключателей (ВНР, ВНА, ВНВР, ВНТ, ВНТЭ, ВВ/TEL), ячейки отличаются малыми габаритами, простотой обслуживания и эксплуатации, при необходимости замены выключателя не требуется работа прошедшего специальное обучение, высококвалифицированного персонала;
